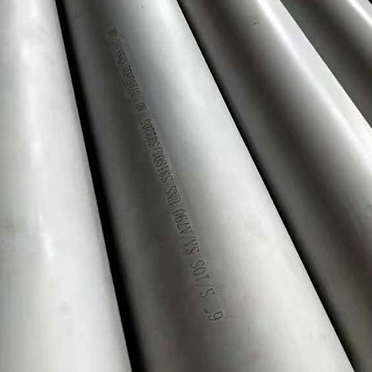

2205不锈钢无缝管的表面状态主要综合外观特征与专业检测判断。
先目视检查两个关键指标，一个是色泽均匀性，正品2205不锈钢无缝管表面应呈均匀银灰色金属光泽，无区域性色差或发暗现象。若出现局部泛黄、发黑或彩虹纹，提示可能存在氧化过度或热处理不均问题。
另一个是表面光洁度，优质管材的表面光滑无毛刺，手触无滞涩感。重点检查是否存在以下缺陷：
‌麻点/凹坑‌：无缝管因热轧穿孔工艺易残留微小凹坑（直径≤0.5mm为正常范围）‌。
‌划痕/压痕‌：纵向浅划痕深度应≤0.05mm，横向压痕属工艺缺陷需拒收。
‌青线/亮带‌：冷拔管局部亮带反映壁厚不均，需用卡尺验证厚度差是否超标。
之后通过专业检测手段再检验：
粗糙度量化检测：使用表面粗糙度仪测量Ra值：工业级管道Ra≤1.6μm，高洁净场合要求Ra≤0.8μm‌。异常区域需多点对比，波动超过20%判定为不合格。‌
‌磁性分布验证：用磁强计扫描表面：2205双相钢应有弱磁性（磁导率1.05-1.15μ）。若出现强磁性区域（＞1.2μ），可能混入铁素体不锈钢或存在未充分固溶
的σ相。
关键质量警示：
焊缝伪装识别：假冒无缝管常将焊管打磨后冒充，需用20倍放大镜观察：真无缝管无直线状熔合线痕迹；焊管经抛光后仍可见断续弧状纹理。
‌钝化膜完整性‌：酸洗钝化后表面应形成连续灰白色氧化膜。滴落蓝点试剂检验，30秒内出现蓝斑表明铬贫化区域未完全钝化‌。
表面麻点、色差等异常需结合成分验证——要求供应商提供第三方光谱报告（重点核对Cr 21-23%，Ni 4.5-6.5%，Mo 2.5-3.5%）‌，避免低价劣质材料以表面处理掩盖成分不达标。
